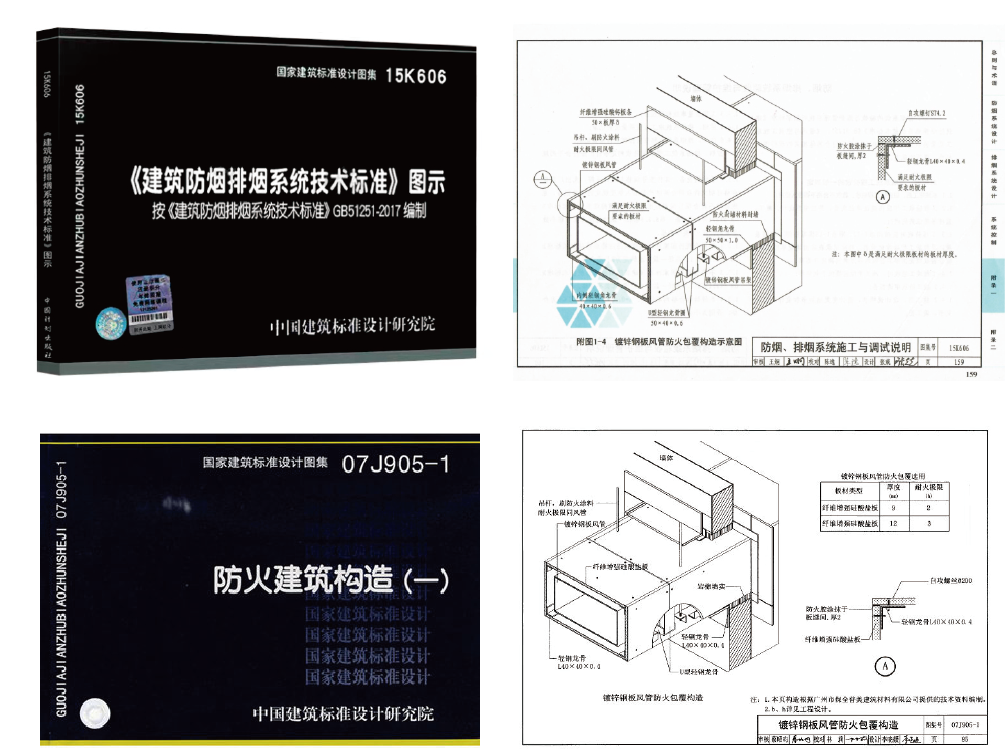

《建筑防煙排煙系統技術標準圖示15K606》、《防火建筑構造(一)圖集07J905-1》均給出了指導性解決方案一一防火板包覆做法。

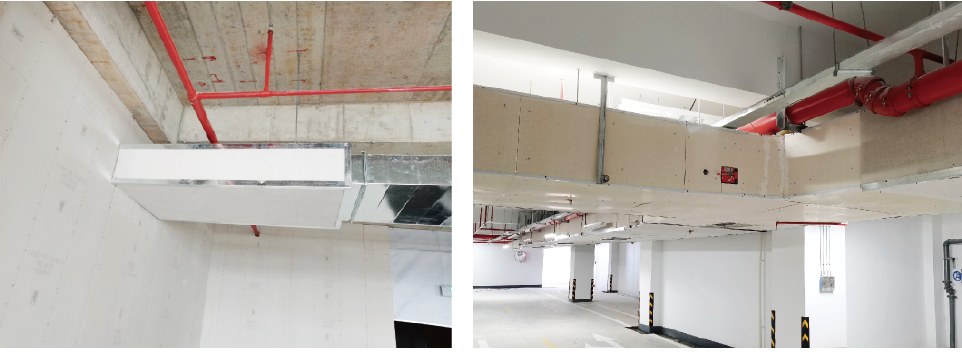

安裝圖片
防火板產品介紹
優博特UOUBEST防火板,是采用新的高科技技術制造出來的新材料,具有出色的防火、防潮、環保性能和極高的理化穩定性，不含石棉纖維和甲醛。其主要成分為高強度水泥、多種硅質和鈣質無機物、進口植物纖維、精選石英砂、特種云母以及各種稀 有礦物原料。采用先進的自動化設備精制而成。在高溫下無有毒煙氣釋放,純屬環境友好型建筑產品。由于在生產過程中采用了先進的高溫高壓蒸汽養護技術,產品內部形成規則排列的矩陣晶體結構,因此同質透心,所以物理性能特別穩定,外界溫濕度的變化不會導致板材的變形或開裂。優博特UOUBEST防火板材質呈淡乳鈣白色,正面光滑,背面呈略粗糙紋理狀。pH值介于7至10之間,顯弱堿性,可有效的防止霉菌滋生。優博特UOUBEST防火板可以采用傳統的木工工具進行切割及安裝,如自攻螺絲和手電鉆等。
產品特點及系統優勢
| 低極低導熱系數,隔熱性能突出 | 綠綠色環保,高溫無有毒煙氣產生 | 強抗彎強度高,且有一定柔韌性 |
| 久理化性能穩定,優良的耐久性能 | 防可應用于潮濕環境中,防潮防霉防菌 | A不燃A級,系統可耐1200℃高溫 |
系統主要優勢
| 無不含石棉和甲醛,高溫下無有毒煙氣釋放 | 熟在國內外有近四十年的應用歷史,技術成熟 |
| 優管壁耐壓、沿程阻力、消聲等性能均符合要求 | 穩板材環保,理化性能穩定,可應用于潮濕環境，耐久性好 |

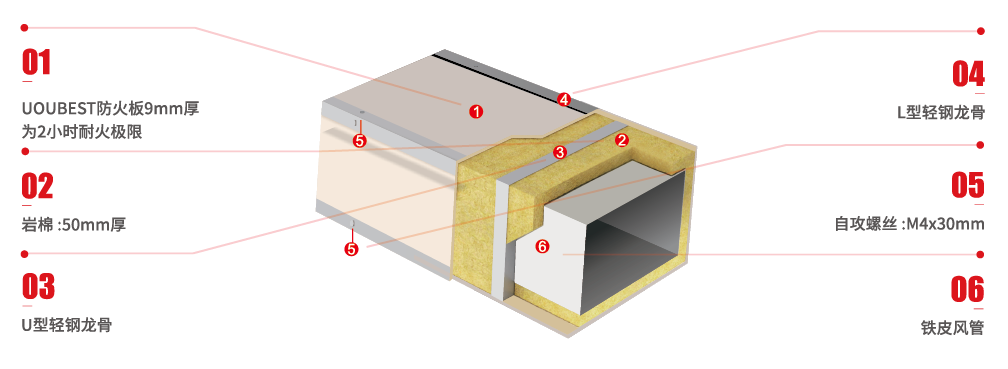

系統結構

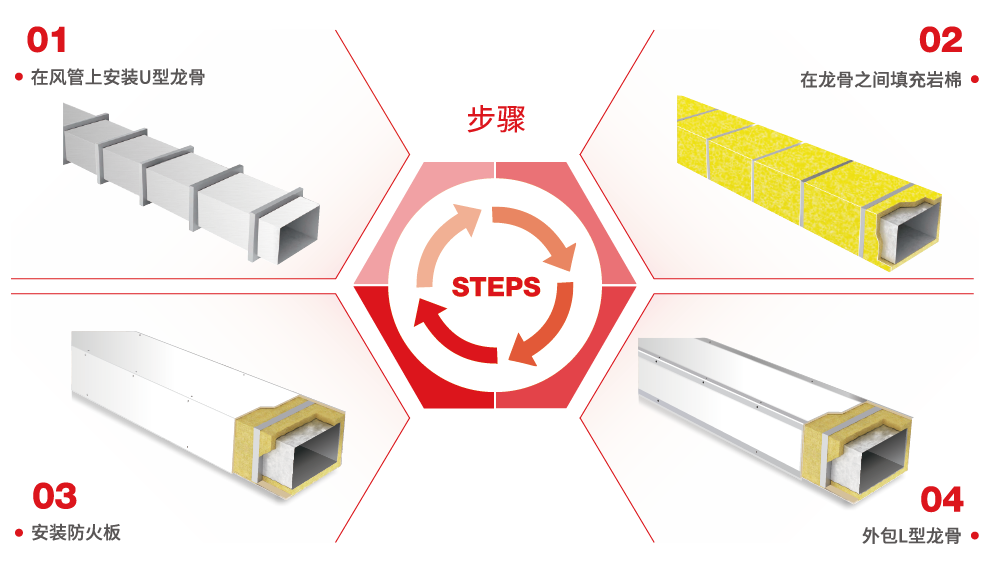

安裝步驟
| 優博特致力于推動通風防排煙管道防火解決方案技術創新，創造具有更高耐火性及隔熱性的輕質柔性硅酸鹽纖維棉產品(柔性防火卷材)及快速安裝方式。早期就推出了柔性防火 卷材包覆金屬通風管道系統。該系統將專業開發的柔性防火卷材直接包覆于機械防排煙系統金屬管道的外部,配合整體風格構造的完整性設計,達到所需的通風管道耐火性能要求和隔熱效果。 | 該柔性防火卷材包覆金屬通風管道系統通過國家GB/T17428-2009通風管道耐火試驗方法,能夠滿足0.5h、1.0h、2.0h的耐火極限要求(完整性及隔熱性),達到建筑防排煙系統設計要求。可隔絕火災煙氣的熱量通過管壁傳遞,在火災時排除煙氣和熱量,保障人員疏散和消防救援。這種輕質、超薄和緊湊的結構系統是一個替代傳統的風管硬質防火包覆結構系統(防火板+巖棉)的突破創新解決方案 |
|
|

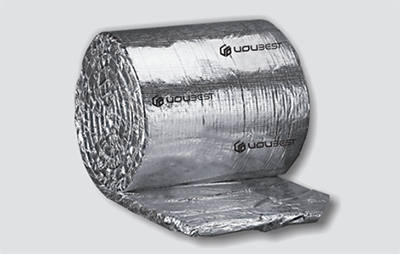

產品構成

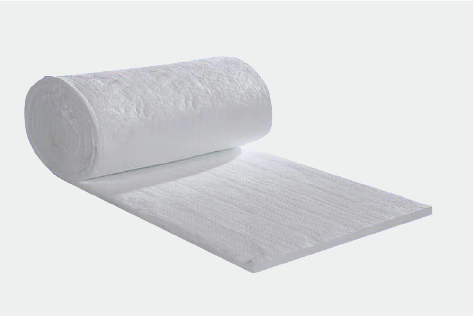

| 核心材料硅酸鹽纖維毯,一種由氧化鈣、氧化鎂及二氧化硅制成的高溫絕熱材料,在1200C以下可長期提供良好的絕熱性能。 | 標注GB/T17428-2009 30/60/120分鐘 GB8624不燃A級 GB/T20285-2006產煙毒性ZA1級 |

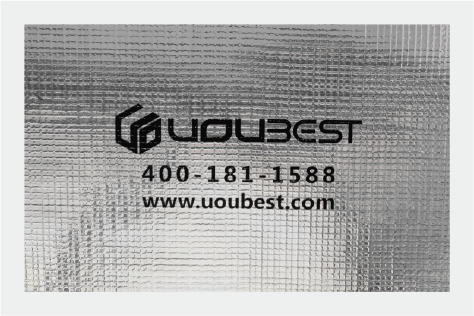

| 表面封裝Uoubest定制鋁箔玻纖增強復合材料,抗撕裂，耐高溫,防潮防水。 | 性能不燃A級/密度96kg/m3/最高耐溫大于1050℃導熱系數0.07@280°C;0.24@800°C |
產品規格
| 型號 | 規格(長度*寬度*厚度) | 厚度(mm ) | 對應時間 | 密度 | 成品包裝 |
| Uoubest-20mm柔性防火卷材 | 7200*610*20mm | 20 | 30min | 96kg/m3 | 卷材/薄膜袋 |
| Uoubest-30mm柔性防火卷材 | 6600*610*30mm | 30 | 60min | 96kg/m3 | 卷材/薄膜袋 |
| Uoubest-40mm柔性防火卷材 | 5200*610*40mm | 40 | 60min | 96kg/m3 | 卷材/薄膜袋 |
| Uoubest-60mm柔性防火卷材 | 3600*610*60mm | 60 | 120min | 96kg/m3 | 卷材/薄膜袋 |
產品特點及系統優勢
|
低 兼具耐火與隔熱性能,低導熱性 |
輕 大幅降低系統重量,無需額外的結構支承強 表面整體覆蓋夾筋鋁箔層,強度高,抗撕裂便 結構簡單,安裝便利、迅捷,利于各種形式風管布局 |

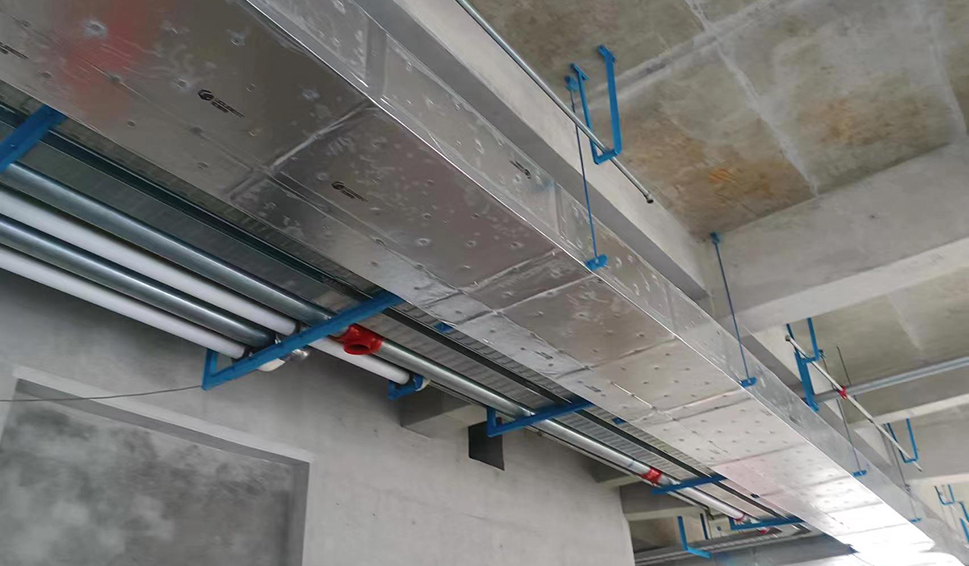

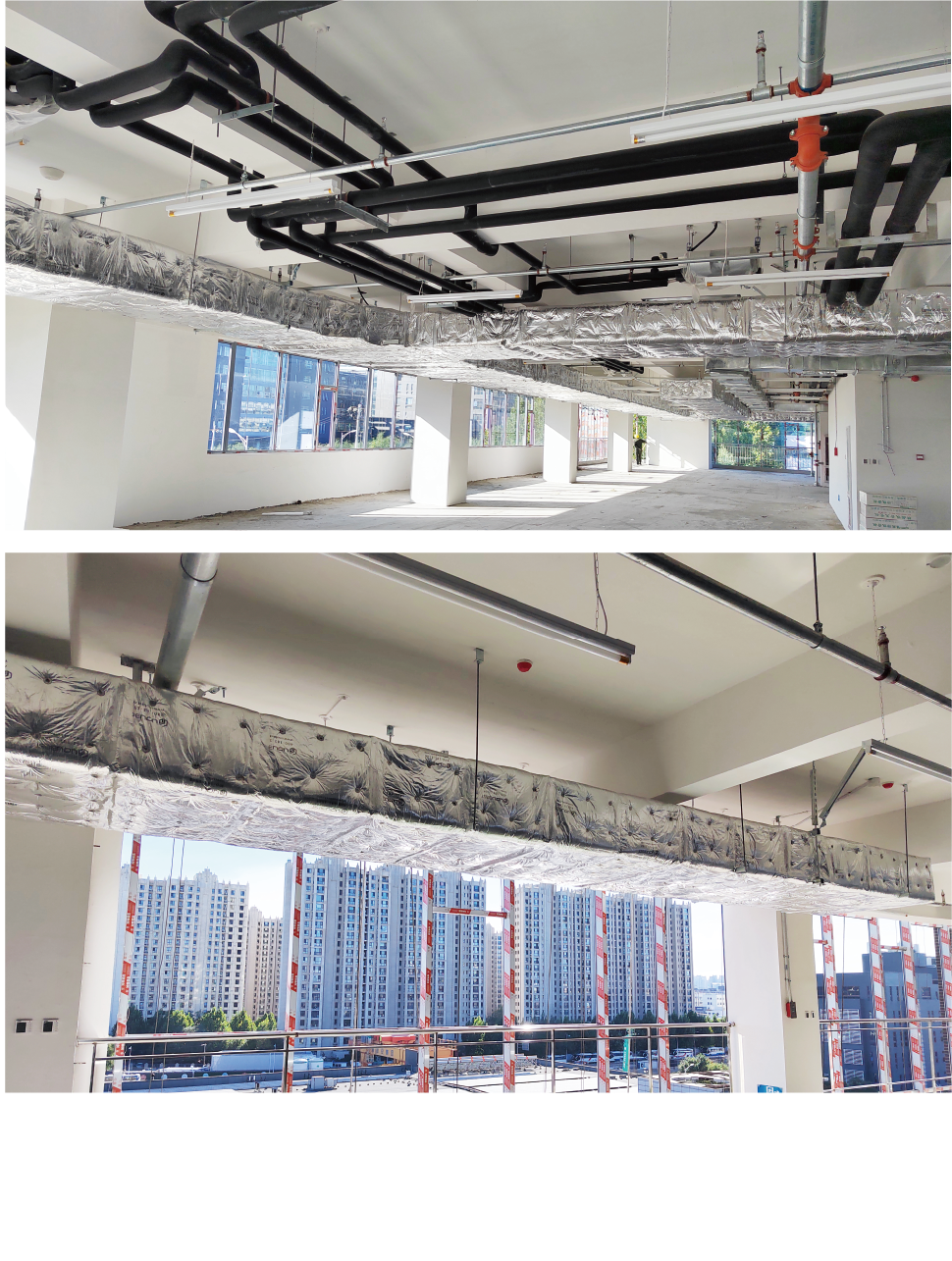

安裝實拍圖
產品簡介
| 優博特Uoubest新型板狀防火棉屬于本企業在國內市場獨家首發的新型材料產品,該產品解決了風管防火包覆行業痛點,產品具有熔點高、重量輕、平整美觀、耐候性優、施工便捷等諸多優點,填補了國內風管防火軟包覆中高端產品市場空白。 優博特Uoubest新型板狀防火棉做法與防火板做法相比,安裝效率提高4倍,系統荷載減少70%,綜 合造價節省40%。優博特Uoubest新型板狀防火棉做法與硅酸鹽柔性防火卷材做法相比,平整度提高90%,表面復合的夾筋鋁箔使用壽命提高1倍。 新型板狀防火棉最高使用溫度不低于1200℃,容重為70kg/m*.110kg/m3。新型板狀防火棉為不燃A1級,酸度系數MK大于2.2,憎水率不低于99%,且產品不含有石棉成分。新型板狀防火棉外覆面為阻燃加筋鋁箔貼面,產品的整體燃燒性符合A2級,產煙毒性符合ZA1級。其主要原材料及制造方法與傳統防火隔熱材料不同,決定了它具有熱穩定性好、化學性質穩定等特性。 優博特Uoubest新型板狀防火棉的材質主要由硅(Si)、鋁(Al)、鐵(Fe)、鎂(Mg)、氧(O)等元素組成,含有大量的以硅、氧結合的硅酸根(SiO44)結構單元,鋁、鐵以鋁酸根和鐵酸根與硅酸根相連,鎂元素以鎂離子與硅酸根相連,因此可劃分為硅酸鹽類產品。 | 為了增強材料的耐火隔熱功能,生產中將含有這些元素的原料進行熔融,制成纖維狀,同時為了增強該纖維制品的耐高溫性能,在材料組成中調控增加了鐵、鎂元素的含量,因此可被稱為鐵鎂增強型硅酸鹽纖維。優博特Uoubest新型板狀防火棉與普通巖棉有諸多不同點。1.原料不同,普通巖棉使用玄武巖、白云石作為原料。優博特Uoubest新型板狀防火棉使用鐵礦石等礦物材料作為原料。2.耐溫性能不同,普通巖棉耐溫在600C-800℃左右。優博特Uoubest新型板狀防火棉耐溫可達1200℃。3.酸度系數值不同。普通巖棉的酸度系數為1.6~1.8。優博特Uoubest新型板狀防火棉的酸度系數MK大于2.2。目前優博特Uoubest新型板狀防火棉包覆系統產品已在全國各地的建設項目上得到廣泛應用。 |
產品規格
| 型號 | 尺寸(mm) | 厚度(mm) | 耐火時間 | 容重 | 成品包裝 |
| Uoubest-40mm新型板狀防火棉 | 1200*600mm | 40mm | 30min | 70kg/m3 | 熱縮膜 |
| Uoubest-40mm新型板狀防火棉 | 1200*600mm | 40mm | 60min | 110kg/m3 | 熱縮膜 |
| Uoubest-40mm新型板狀防火棉 | 1200*600mm | 50mm | 60min | 110kg/m3 | 熱縮膜 |
| Uoubest-40mm新型板狀防火棉 | 1200*600mm | 60mm | 120min | 110kg/m3 | 熱縮膜 |
| Uoubest-40mm新型板狀防火棉 | 1200*600mm | 80mm | 180min | 110kg/m3 | 熱縮膜 |
絕熱材料的耐熱性能比較
絕熱材料在超過其正常使用溫度范圍后,物理結構發生變化隔熱性能失效
| 纖維類型 | 最高使用溫度 |
| 玻璃棉 | 500℃ |
| 巖棉 | 800℃ |
| 硅酸鹽纖維 | 1200℃ |
| 新型板狀防火棉 | 1200℃ |

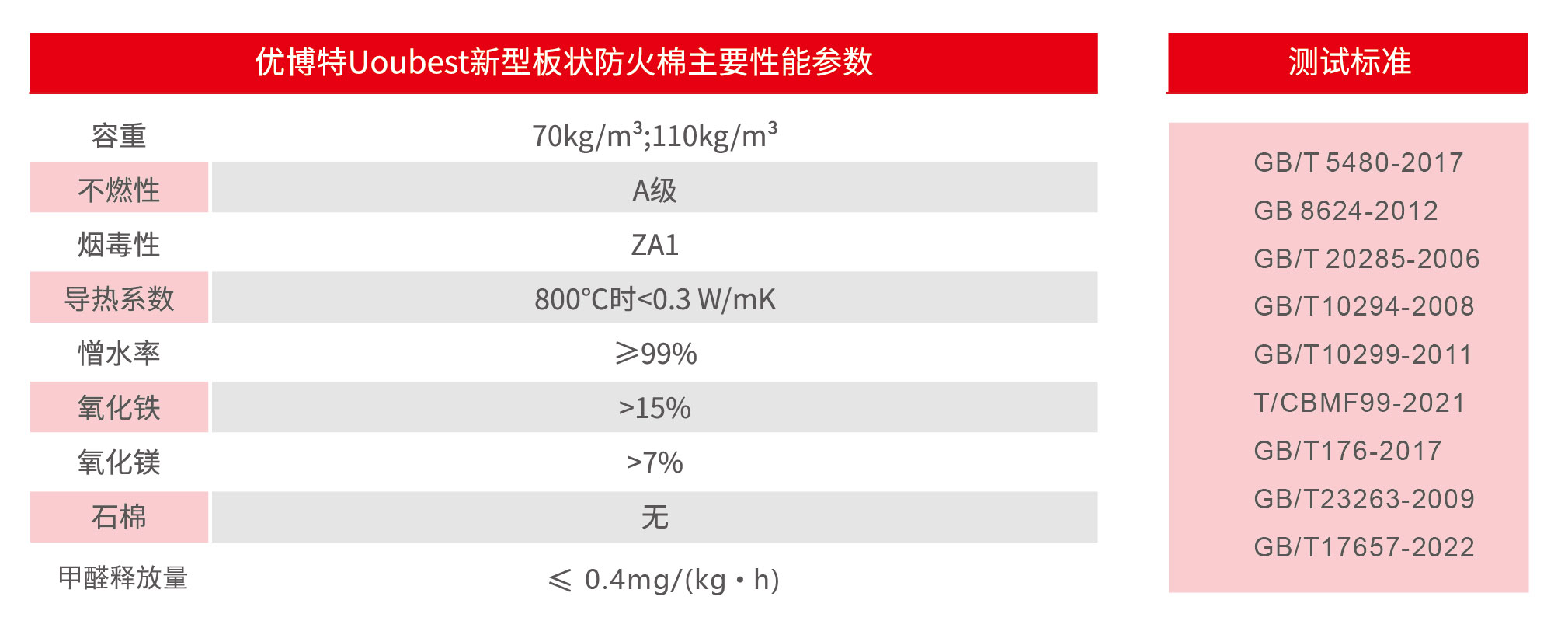

產品性能參數
系統結構
系統特點
|
? 長效的不燃A級材料
|
? 無常見施工噪音,不影響其他區域
|

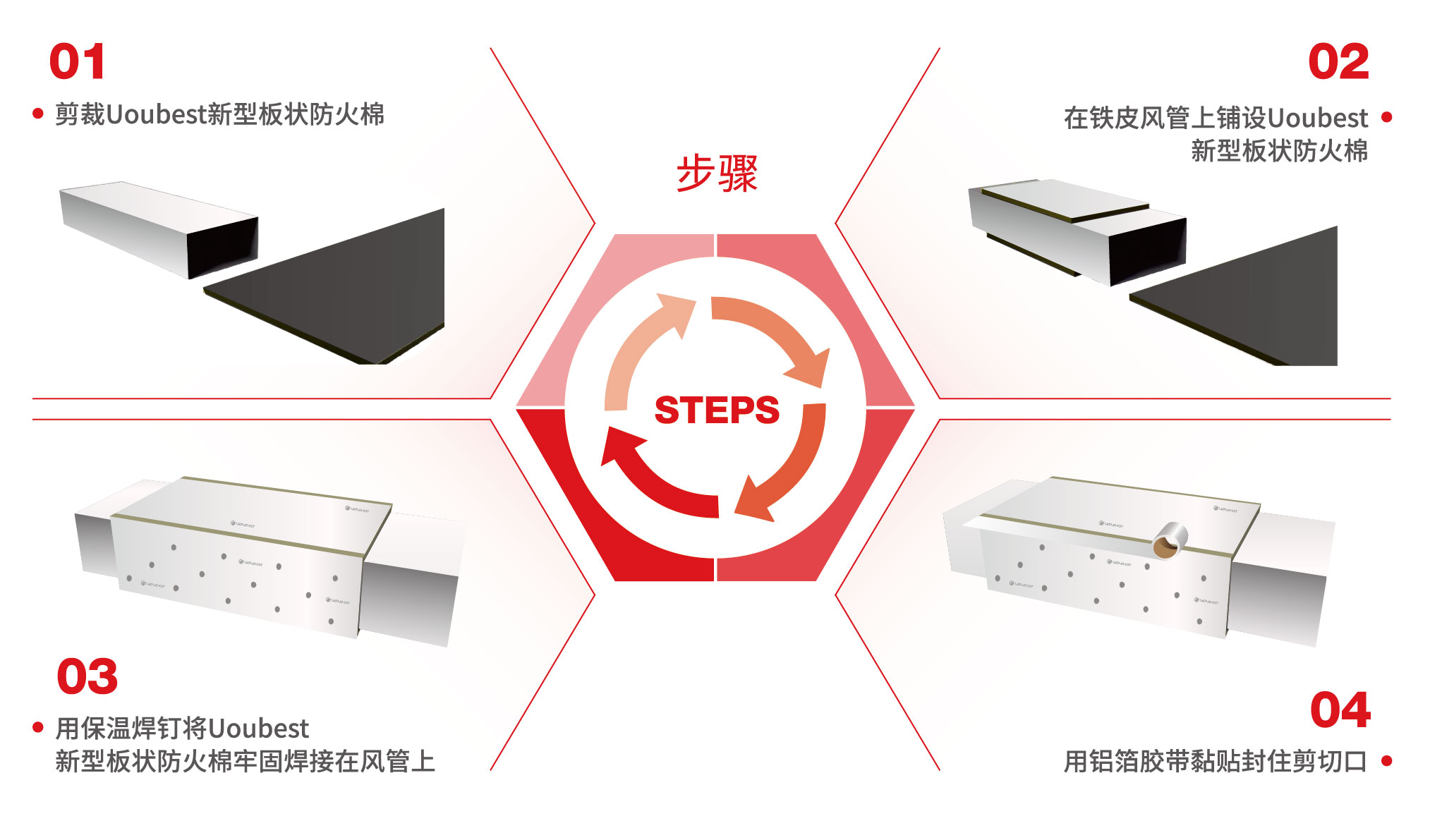

安裝步驟
安裝細節
|

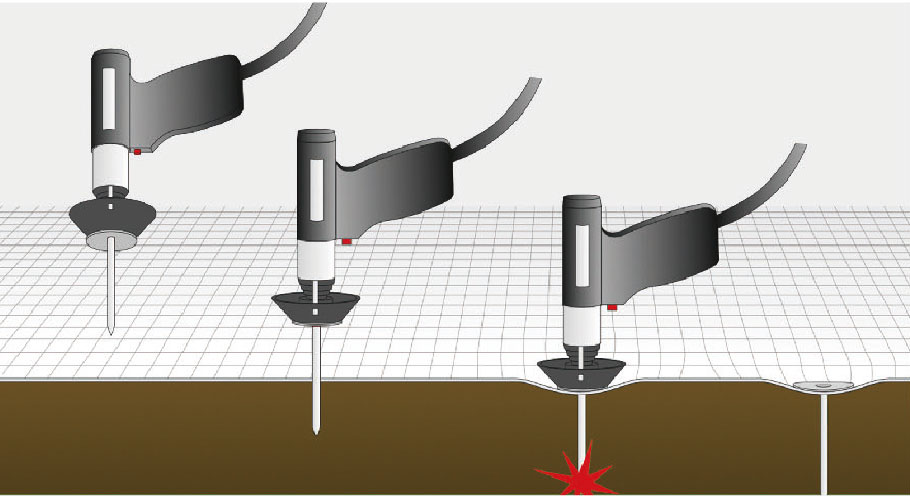

絕熱焊釘固定新型板狀防火棉采用絕熱焊釘直接焊接固定在風管表面，一次性完成刺穿棉板及焊接固定操作。標準的安裝順序應首先安裝頂部棉板，然后安裝底部棉板，最后固定兩側棉板。絕熱焊釘規格為030mm(釘盤直徑)02mm(釘直徑)，焊釘長度=棉板厚度+1mm，焊釘應按垂直和水平方向的間距要求。 |
|

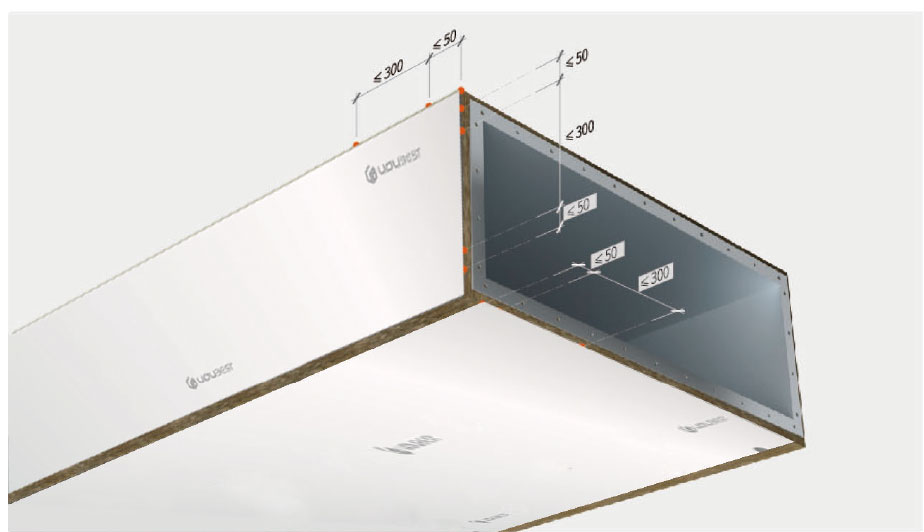

固定間距焊釘固定與板段頭間距≤50mm(水平和垂直管道方向) 焊釘之間的固定距離≤300mm(水平和垂直管道方向) 焊釘固定點應不少于20pcs/㎡，復雜管段可適當增加 固定點，以利于棉板更好的貼合風管表面。 |
新型板狀防火棉暖通設計參數
根據《建筑防煙排煙系統技術標準》GB51251-2017中第3.3.8條、4.4.8條、4.5.7條的要求,不同位置的風管應滿足規范所要求的耐火極限(h):
| 風管位置風管類型 | 汽車庫、設備用房 | 豎井內 | 吊頂內 | 非吊頂 | 穿越防火分區穿 | 穿越樓梯間、前室 |
| 排煙風管 | 0.5 | 0.5 | 走道1.0,其它0.5 | 1.0 | 1.0 | 2.0 |
| 消防補風管 | 0.5 | 0.5 | 0.5 | 1.0 | 1.5 | 2.0 |
| 加壓送風管 | 1.0 | 獨立0.5,共用1.0 | 0.5 | 1.0 | / | 2.0 |
風管為滿足規范耐火極限要求,可采用以下技術方案實施:
|
編號說明
金屬風管防火包覆選用

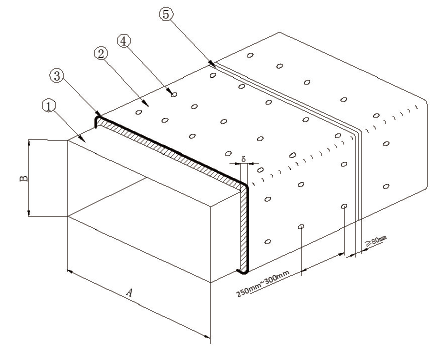

注:圖中A.B表示被包覆金屬風管的邊長,6表示包覆新型板狀防火棉的厚度。 |
1.耐火極限0.5h采用40mm新型板狀防火棉，容重為70kg/m3。耐火極限1.0h采用40mm新型板狀防火棉，容重為110kg/m3。耐火極限1.5h、2.0h采用60mm新型板狀防火棉，容重為110kg/m3。耐火極限3.0h采用80mm新型板狀防火棉，容重為110kg/m3。 2.新型板狀防火棉主要材質為鐵鎂增強型硅酸鹽纖維棉，其成分里氧化鎂含量不低于7%，三氧化二鐵含量不低于15%。新型板狀防火棉最高使用溫度1200℃，燃燒性能達到不燃A級，酸度系數MK大于2.2，憎水率不低于98%，且產品不含有石棉成分，新型板狀防火棉外覆面為阻燃加筋鋁箔貼面，產品的整體燃燒性符合A2級，產煙毒性符合ZA1級。 3.風管耐火極限判定應按照現行國家標準《通風管道耐火實驗方法》GB/T17428-2009的測試方法執行,管道系統的耐火完整性和隔熱性須同時達到其對應要求的耐火極限時間,并提供國家防火建筑材料質量監督檢驗中心出具的耐火性能型式檢驗(安全性能)檢測報告

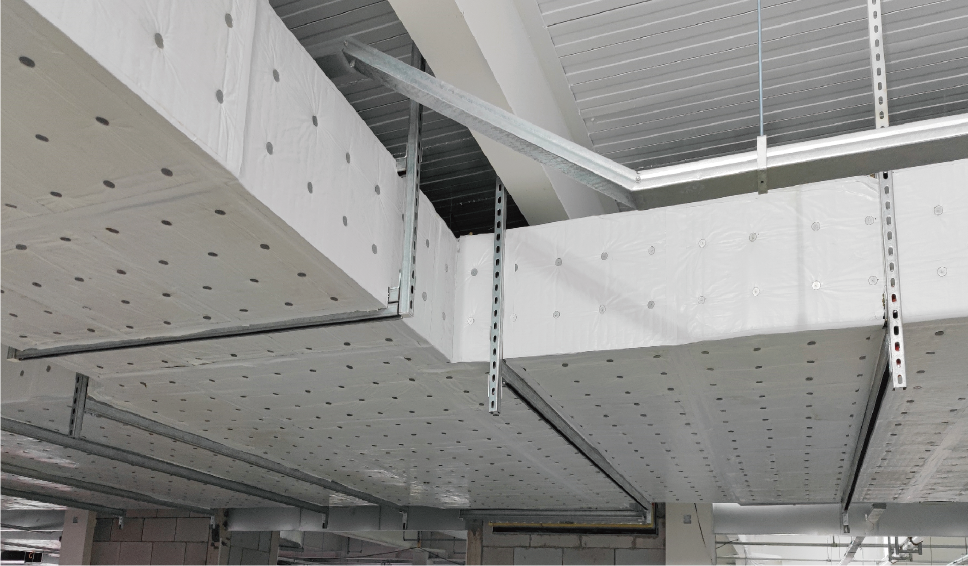

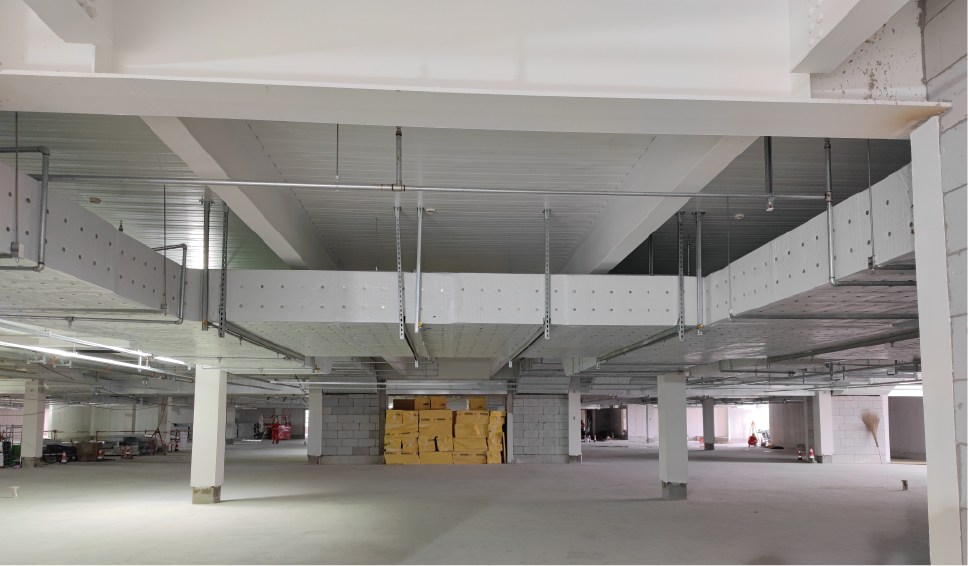

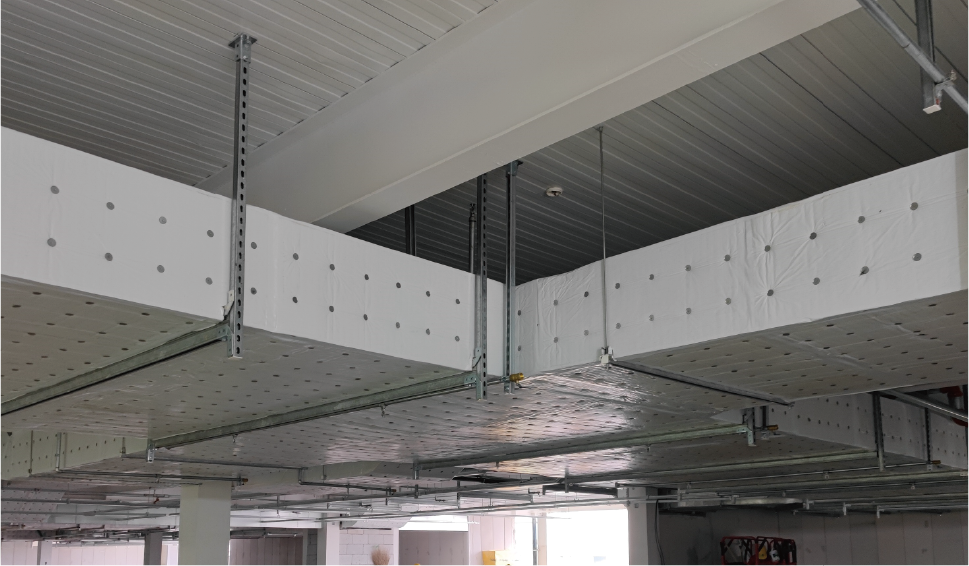

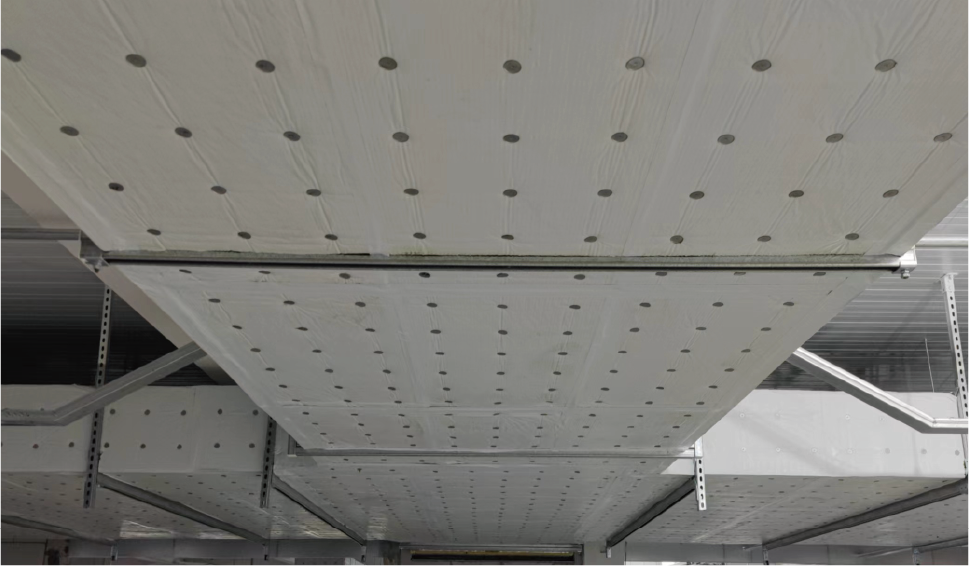

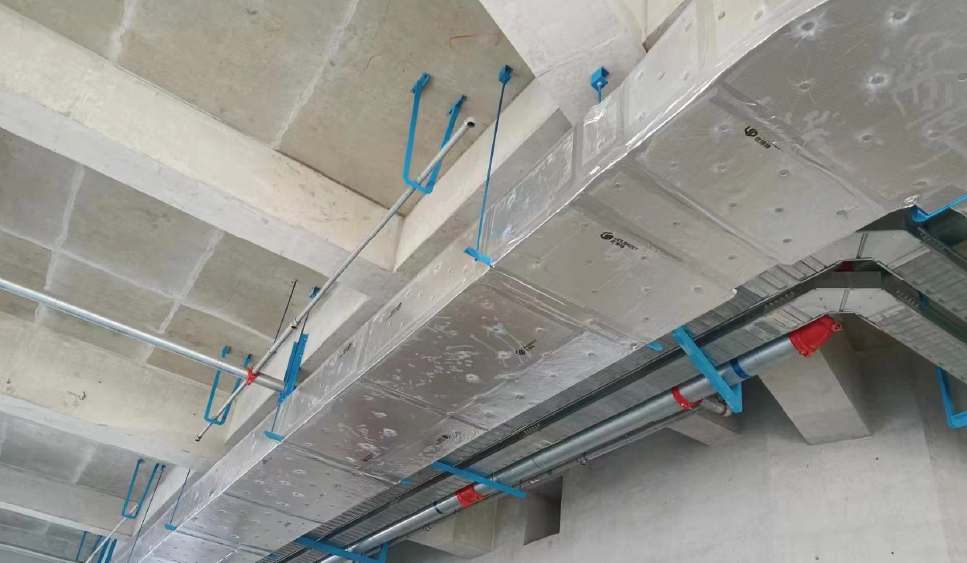

案例實拍
|
|
|
|
|
|
|
|
|
|
|
